Sistem Daya Telekomunikasi Hybrid 48VDC 300A 40U Kabinet Telekomunikasi Luar Ruang Dengan Pendingin
Detail produk:
| Tempat asal: | Cina |
| Nama merek: | ESTEL |
| Sertifikasi: | ISO9001, CE, RoHs |
| Nomor model: | ET9090210C-20U |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 1 set |
|---|---|
| Harga: | negotiable |
| Kemasan rincian: | Kasus kayu |
| Waktu pengiriman: | 4-6 Minggu |
| Syarat-syarat pembayaran: | L/C, Serikat Barat, T/T |
| Menyediakan kemampuan: | 2000 buah/bulan |
|
Informasi Detail |
|||
| Bahan: | Baja galvanis, dinding ganda dengan insulasi panas | Metode pemasangan: | Pemasangan lantai |
|---|---|---|---|
| Rak peralatan: | 19 inci Rak, 40U | Metode Pendinginan: | AC dan kipas angin |
| Perlindungan Masuknya: | IP55 | Pelabuhan pengiriman: | Shenzhen |
| Menyoroti: | Kabinet Telekomunikasi Luar 40U,Kabinet Telekomunikasi Luar 300A,Kabinet Telekomunikasi Luar 48VDC |
||
Deskripsi Produk
Sistem Tenaga Telekomunikasi Hibrida 48VDC 300A 40U Kabinet Telekomunikasi Luar Ruangan Dengan Pendingin
Perkenalan
Sistem Tenaga Telekomunikasi Hibrid 48VDC 300A 40U Kabinet Telekomunikasi Luar Ruangan adalah kabinet luar ruangan yang menyediakan lingkungan kerja fisik yang aman dan andal untuk situs komunikasi nirkabel. Sistem ini mengintegrasikan fungsi seperti kabinet luar ruangan, peralatan kontrol suhu, dan pemantauan lingkungan. Sistem catu daya dan Unit distribusi daya AC/DC dapat dipasang sesuai kebutuhan pengguna di dalam kabinet, sedangkan ruang pemasangan disediakan untuk peralatan pengguna dan baterai cadangan.
Sistem Tenaga Telekomunikasi Hibrid 48VDC 300A 40U Fitur Utama Kabinet Telekomunikasi Luar Ruangan:
·Lemari tunggal memiliki luas kurang dari 1 meter persegi, alamat situs mudah didapat
·Sistem kontrol suhu: perawatan mudah, pembersihan dan penggantian
· Kemampuan anti maling yang kuat: engsel internal, pintu internal, mendukung gembok eksternal
· Kontrol suhu subdivisi halus, penghematan energi maksimum
Sistem Tenaga Telekomunikasi Hibrid Konfigurasi Kabinet Telekomunikasi Luar Ruangan 48VDC 300A 40U
| Informasi dasar | |
| Ukuran Luar |
800mm(L)x940mm(L)x2050mm(T) (termasuk tonjolan kontrol suhu) |
| Daerah Cakupan | 800mm(L)x700mm(D) |
| Ketinggian dasar | 150mm |
| Berat | ≤130kg (tidak termasuk peralatan dan baterai) |
| Ruang pengguna | 37U |
| Bahan |
Dinding: lembaran baja galvanis 1,2 mm Pintu: lembaran baja galvanis 1,5 mm |
| Kunci | Kunci anti maling tiga titik, inti ock standar Eropa, dapat mengubah atau mencocokkan gembok dengan sendirinya |
| Posisi Pengkabelan | Bawah masuk dan keluar |
| Lubang Kabel | 10xφ36 |
|
Tingkat Perlindungan |
IP55 |
| Informasi Kontrol Suhu | |
|
Peralatan Kompartemen |
Modus: penukar panas Efisiensi pembuangan panas: 200W/K Tegangan terukur: 48VDC Nilai daya: 520W |
|
Kompartemen Baterai |
Mode: AC DC Kapasitas pendinginan (L35/L35):500W Tegangan terukur: 48VDC Konsumsi daya (L35/L35):160W |
| Informasi lainnya | |
| Petir | Lampu LED DC-48V |
| Sensor asap | 12VDC |
| Sensor Banjir | Kontak kering |
|
Suhu dan sensor kelembaban |
12VDC |
| Kontrol akses | Kontak Kering |
| Lingkungan | |
| Suhu Operasional | 10℃ hingga +45℃ |
| Suhu Penyimpanan | 40℃ hingga +75℃ |
| Kelembaban Pengoperasian | 5% hingga 95% (tanpa kondensasi) |
|
Ketinggian |
0 hingga 4000m (jika ketinggian berada dalam jangkauan dari 3000m hingga 4000m, pengoperasian maksimum suhu berkurang 1℃ seiring ketinggian bertambah 200m) |
| Informasi Rak Internal | |
|
Peralatan Kompartemen |
Mode rak: ruang 19" menurut IEC 60297-3 Kedalaman: 400mm Tinggi: 20U Jarak yang tersedia di depan 19":180mn |
|
Kompartemen Baterai |
Mode rak: braket baterai dua kelompok Ketinggian setiap braket baterai: ≥350mm Opsional: rak 17U19" untuk baterai litium |
Sistem Tenaga Telekomunikasi Hibrid 48VDC 300A 40U Penyearah Kabinet Telekomunikasi Luar Ruangan:
Ini adalah sub-rak 19 inci untuk sistem tenaga hibrida, dengan desain ringkas setinggi 5U untuk memenuhi kebutuhan aplikasi penting transmisi serat dan gelombang mikro, perangkat akses, sakelar.. Daya maksimum sistem adalah 150A, dengan input AC/input DC/baterai / memuat MCB. Kabel akses depan dengan MCB dan busbar.
Fitur utama penyearah:
·Rentang tegangan input lebar: 85 hingga 290VAC untuk penyearah dan 120 hingga 420VDC untuk MPPT
· Penyearah, MPPT, dan pengontrol dapat dicolokkan dengan cepat, perawatan on-line yang mudah dan cepat
·Efisiensi tinggi hingga 96% untuk biaya pengoperasian yang lebih rendah
·Mendukung antarmuka komunikasi ethernet,SNMP,ModBus dan RS485
| Distribusi Masukan | ||
| AC | DC | |
| Modus Masukan | Fase tunggal 220VAC | 120VDC hingga 425VDC |
| Frekuensi Masukan | 45 hingga 65Hz, nilai terukur: 50Hz/60Hz | / |
| Kapasitas Masukan | 63A/2Px1 | 63A/2Px5 |
| SPD | 20kA/40kA,8/20μs | |
| Distribusi Keluaran | ||
| Penyearah | Modul Surya | |
| Tegangan Keluaran | -42 hingga-58VDC, nilai terukur: -53.5VDC | -42 hingga-58VDC, nilai pengenal: -54.5VDC |
| Pemutus Baterai | 125A/2P | |
| Pemutus Beban | Lvd:32A/1Px1,10A/IPx5;Jalan: 32A/1Px2,10A/1P×5 | |
| DC SPD | 20kA/40kA,8/20μs | |
| Modul | ||
| Modul Penyearah | Modul Surya | |
| Tegangan Masukan |
85 hingga 290VAC, diberi peringkat 220VAC |
120 hingga 420VDC dengan nilai 340VDC |
| Efisiensi | >96% | >96% |
| Nilai daya | 3000W(176 hingga 290VAC) | 3000W(200 hingga 425VAC) |
|
Suhu Kerja |
-10°℃ hingga +75℃(keluaran penuh di bawah 55℃) | -10℃ hingga +75℃ (keluaran penuh di bawah 50℃) |
| Pengendali | |
| Masukan Sinyal | 3Al(2 suhu baterai, 1 suhu sekitar),2RS485,7 DI |
| Keluaran Alarm | 6 kontak kering |
| Pelabuhan Komunikasi | RS485,SNMP |
| Mode tampilan | LCD |
| Sistem | |
| Dimensi (LxDxT) | 482x350.6×9U,≤30kg (tanpa modul) |
| Modus Pendinginan | Pendinginan alami |
| Modus Pemeliharaan | Pemeliharaan depan, mendukung perubahan nilai modul |
| Tingkat perlindungan | IP20 |
| Lingkungan | |
| Suhu Operasional | -10℃ hingga +50℃ |
| Suhu Penyimpanan | -40℃ hingga +75℃ |
| Kelembaban Pengoperasian | 5% hingga 95% (non-kondensasi) |
|
Ketinggian |
0 hingga 4000m (jika ketinggian berada dalam kisaran 3000m hingga 4000m, suhu pengoperasian maksimum berkurang 1℃ seiring bertambahnya ketinggian 200m) |
*Desain khusus tersedia.

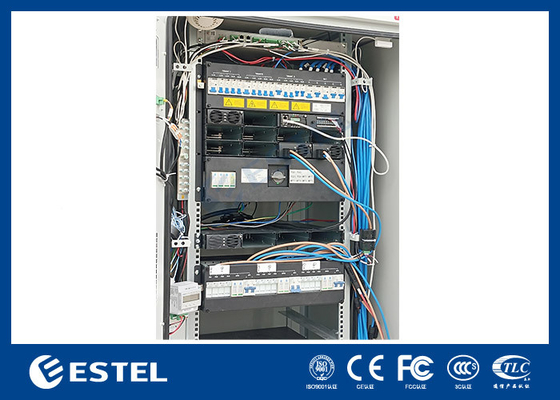

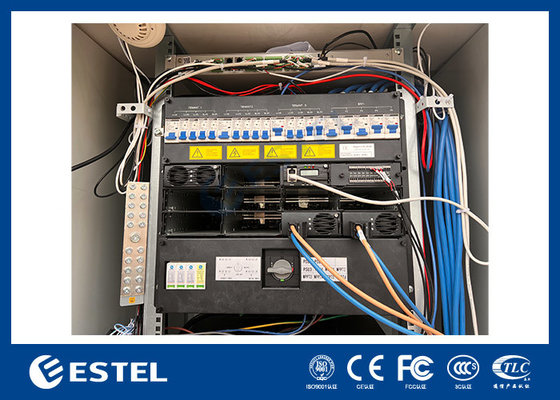

Gambar Penyearah:
Prinsip bekerja:
Biasanya, sistem tenaga berjalan dalam keadaan muatan mengambang paralel, yaitu modul penyearah, modul surya, beban, dan baterai bekerja secara paralel. Modul surya dan modul penyearah menyediakan arus muatan mengambang untuk perangkat komunikasi daya dan baterai. Jika keluarannya daya modul surya tidak cukup untuk memberi daya pada semua beban, modul penyearah akan menyediakan daya tambahan untuk perangkat komunikasi.
Ketika listrik mati, modul penyearah berhenti bekerja. Jika catu daya surya normal, modul surya akan memberi daya pada perangkat komunikasi dan mengisi daya baterai. Jika daya keluaran modul surya tidak cukup untuk memberi daya pada semua beban, baterai akan memberikan daya tambahan untuk perangkat komunikasi.
Ketika listrik mati, modul penyearah berhenti bekerja. Jika energi matahari mati pada saat yang sama, perangkat komunikasi akan ditenagai oleh baterai. Ketika pengosongan baterai berlanjut selama jangka waktu tertentu hingga generator mulai menyala, .monitor mengirimkan sinyal awal ke generator. Generator menyediakan daya input AC untuk modul penyearah, kemudian penyearah dapat menyuplai daya ke perangkat komunikasi lagi dan mengisi daya baterai untuk mengimbangi konsumsi. Saat mencapai titik berhenti generator, unit monitor mengirimkan sinyal berhenti ke generator, dan generator mati.
IP55/IP65
IP55= Karakteristik Kandang:
Perlindungan menyeluruh dari debu, minyak, dan bahan non-korosif lainnya
Perlindungan lengkap dari kontak dengan peralatan tertutup
Perlindungan dari air, hingga air yang diproyeksikan oleh nosel terhadap penutup dari segala arah
Tersedia dalam pemasangan di dinding, berdiri bebas, palung, dan tiang telegraf
Layanan sablon logo, anodisasi, atau pengukiran juga tersedia
IP65= Karakteristik Kandang:
Perlindungan menyeluruh dari debu, minyak, dan bahan non-korosif lainnya
Perlindungan lengkap dari kontak dengan peralatan tertutup
Perlindungan dari air, hingga air yang diproyeksikan oleh nosel terhadap penutup dari segala arah
Tersedia dalam pemasangan di dinding, berdiri bebas, palung, dan tiang telegraf
Layanan sablon logo, anodisasi, atau pengukiran juga tersedia
Kustom dengan guntingan, isolasi, engsel, kait atau kunci
Sistem Tenaga Telekomunikasi Hibrida 48VDC 300A 40U Fitur Kabinet Telekomunikasi Luar Ruangan:
| Fitur | Keterangan |
|
Karakteristik modul
|
Modul surya memiliki fungsi pelacakan titik daya maksimum.Akurasi pelacakan titik daya maksimum lebih dari 99,5% |
| Modul penyearah mengadopsi teknologi kompensasi faktor daya aktif, nilai faktor daya hingga 0,99 | |
| Efisiensi maksimum modul penyearah lebih dari 93% | |
| Efisiensi maksimum modul surya lebih dari 95% | |
| Modul surya dan modul penyearah memiliki kepadatan daya yang tinggi | |
| Modul surya dan modul penyearah mengadopsi teknologi hot swap non-destruktif, yaitu Plug-and-Play.Dibutuhkan waktu kurang dari satu menit untuk mengganti modul surya dan modul penyearah | |
| Modul surya dan modul penyearah memiliki fungsi perlindungan tegangan berlebih keluaran, termasuk perlindungan tegangan berlebih perangkat keras dan perlindungan tegangan berlebih perangkat lunak.Dan perlindungan tegangan berlebih perangkat lunak memiliki dua mode untuk opsi: mode penguncian tegangan berlebih pertama kali, mode penguncian tegangan berlebih keempat kalinya. | |
| Manajemen baterai | Manajemen baterai yang sempurna: perlindungan baterai, dan fungsi seperti pengatur tegangan otomatis, pembatasan arus stepless, perhitungan kapasitas baterai, pemerataan otomatis/konversi muatan mengambang, uji baterai online. |
| Manajemen pelengkap penerangan dan listrik | Fungsi manajemen pelengkap cahaya/listrik yang sempurna, yang dapat mencapai prioritas pasokan tenaga surya dan memaksimalkan penggunaan energi surya |
| Statistik kekuatan | Konsumsi listrik beban, energi yang dihasilkan tenaga surya, energi yang dihasilkan listrik, energi yang dihasilkan DG, pengosongan baterai, pengisian daya baterai |
| Catatan data |
Catatan data historis 90 hari, data historis dapat diunggah. 200 catatan alarm sejarah, 10 kelompok data uji baterai |
| Fungsi alarm | Perlindungan kesalahan sempurna dan fungsi alarm kesalahan |
| Desain jaringan |
Menyediakan kontak kering dan port komunikasi lainnya untuk fleksibilitas jaringan; Mengaktifkan peningkatan perangkat lunak ujung proksimal dan pengoperasian tanpa pengawasan |
| Antarmuka operasi yang dimanusiakan |
LCD dirancang dengan sudut 15 derajat, yang lebih intuitif dan nyaman untuk pengoperasian pengguna. Kueri parameter pengoperasian, statistik, dan riwayat alarm sistem melalui LCD. Kontrol sistem secara manual melalui LCD |
| Proteksi Petir | Desain proteksi petir yang sempurna di sisi AC dan DC |
| Desain hemat energi | Sistem ini, selain fungsi hemat energi tidur dari modul penyearah, juga mendukung dan memprioritaskan penggunaan masukan energi matahari ke beban, memanfaatkan sepenuhnya energi matahari, untuk mencapai penghematan energi dan mengurangi emisi gas rumah kaca. |
| Tipe luar ruangan | Tingkat perlindungan sistem hingga IP55, dapat digunakan di luar ruangan.Sistem ini kompak dan mudah dipasang |
|
Sistem
|
Semua peralatan dalam sistem mendukung pemeliharaan di bagian depan |
| Sistem ini mengadopsi teknologi tidur modul penyearah, kontaktor keadaan stabil ganda, shunt daya rendah dan teknologi kecepatan kipas yang dapat disesuaikan, dan memiliki fungsi hemat energi yang lebih menonjol. | |
| Pemanas AC opsional membuat sistem bekerja dalam suhu rendah dengan andal | |
| Pemantauan jarak jauh | Modem dikonfigurasi dengan fungsi GPRS yang dapat mewujudkan pemantauan jarak jauh melalui penyediaan data ke server Internet |
Aplikasi Kandang Penyimpanan Energi
Kabinet kami banyak digunakan dalam industri komunikasi luar ruangan.Kabinet dapat dilengkapi dengan berbagai peralatan komunikasi, sistem catu daya penyearah, unit pemantauan, baterai, serat optik, dll. Cocok digunakan di jalanan, puncak gedung, puncak gunung, perkotaan, pedesaan, kawasan pemukiman dan kawasan lainnya.

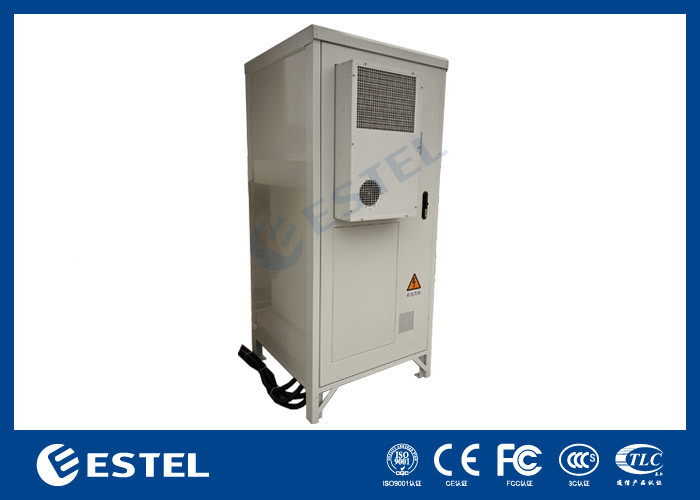

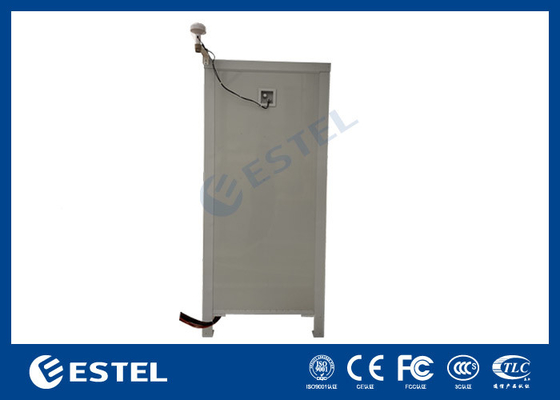

Gambar kabinet:
