4G/ WIFI Unit Pemantauan Lingkungan Jauh Dukungan Sistem Pemantauan Keamanan RS485
Detail produk:
| Tempat asal: | Cina |
| Nama merek: | ESTEL |
| Sertifikasi: | ISO |
| Nomor model: | FSU1000 |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 1 set |
|---|---|
| Harga: | Depending on order quantity |
| Kemasan rincian: | Kotak |
| Waktu pengiriman: | 15 hingga 20 hari kerja |
| Syarat-syarat pembayaran: | L/C, T/T, PayPal |
| Menyediakan kemampuan: | 2000 set per bulan |
|
Informasi Detail |
|||
| Catu daya bekerja: | masukan 12VDC | Protokol: | Modbus-TCP, SNMP, port Pembawa B |
|---|---|---|---|
| Log alarm dan data historis: | Rekam alarm untuk dianalisis | Dimensi: | 120*104*28mm |
| Modus komunikasi: | Komunikasi real-time RS232 atau jaringan bus RS485 | nilai IP: | IP20 |
| Menyoroti: | Unit pemantauan lingkungan jarak jauh 4G,Unit pemantauan lingkungan jarak jauh WIFI,Sistem pemantauan keamanan RS485 |
||
Deskripsi Produk
4G/ WIFI Lingkungan Pemantauan Jauh / Dukungan Sistem Pemantauan Keamanan RS485
4G/ WIFI Lingkungan Pemantauan Jauh / Sistem Pemantauan Keamanan

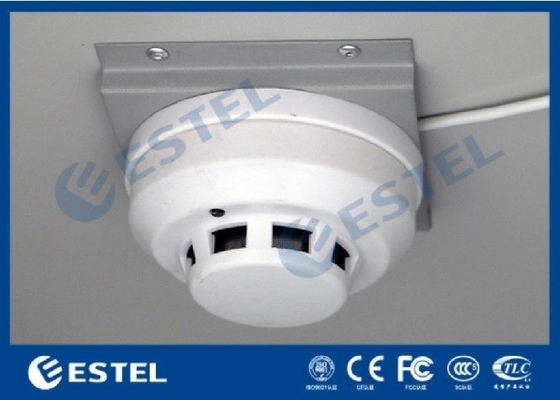

4G / WIFI Lingkungan Pemantauan Jauh / Sistem Pemantauan Keamanan dapat mengumpulkan status sensor lokal (seperti sensor asap, sensor pintu, kebocoran air, inframerah, dll.),suhu dan kelembaban yang cerdas, pendingin udara, distribusi listrik dan data real-time lainnya,
mendukung standar transmisi data Ethernet 100Mbps.
Versi konfigurasi tinggi dapat bersifat opsional WIFI atau 4G dan bentuk transmisi data lainnya, dengan aplikasi yang aman dan andal, luas, karakteristik stabilitas yang kuat.
4G/ WIFI Lingkungan Pemantauan Jauh / Aplikasi Sistem Pemantauan Keamanan
Produk seri ini banyak digunakan dalam pendingin udara, aplikasi penghematan energi, akuisisi data, konversi protokol, distribusi listrik dan industri lainnya.
- Pembelian data beralih: Ini dilengkapi dengan 4 universal pemindahan data akuisisi, yang dapat mengakses
- Kontrol on-off: satu saklar dikonfigurasi sebagai kontrol umum, dan yang lain dikonfigurasi dengan satu daya
- Transmisi data: terhubung ke pengontrol perangkat lokal melalui antarmuka RS485 atau antarmuka RS232,
- Mendukung mesin multi-bit: semua port serial modul dapat dilaporkan secara independen dalam beberapa
- Diversifikasi port serial protokol: mendukung pengalihan protokol dan dapat mengkonversi port serial (main,
- Disesuaikan: ukuran kecil dan ukuran dapat disesuaikan sesuai dengan kebutuhan, antarmuka terminal, perlindungan
Informasi produk
Demonstrasi Model
| Model | DI*4 | DO*2 | Kebocoran*1 | RS485 | RS232 | Antarmuka Jaringan | 4G |
| FSU Mini-A | √ | × | √ | 1 | × | 1 | × |
| FSU Mini-B | √ | √ | √ | 2 | 1 | 1 | × |
| FSU Mini-C | √ | √ | √ | 2 | 1 | 1 | √ |

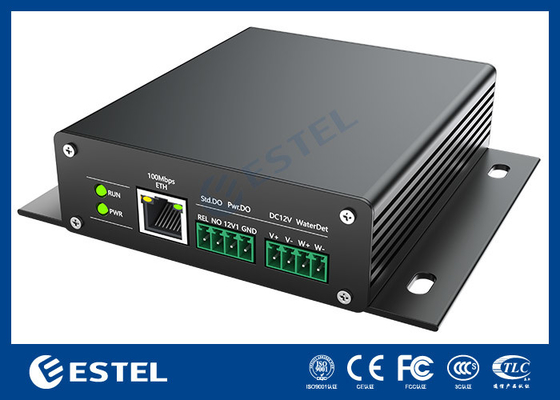

Definisi detail antarmuka
| Antarmuka | Identifikasi | Deskripsi |
| Sumber daya listrik | V+(DC12V) | Input catu daya positif, rentang input tegangan 6-18V |
| Sumber daya listrik | V- ((DC12V) | Elektrod negatif input daya |
| Deteksi kebocoran air | W+ | Sambungkan salah satu kabel deteksi ke tali pencelupan air atau tablet |
| Deteksi kebocoran air | W- | Sambungkan kabel lain. lembaran dip air dan kabel dip air mendukung beberapa koneksi paralel |
| Antarmuka kabel | 100Mbps ETH | Masukan kabel jaringan |
| Kekuatan output | 12V |
Daya input sensor eksternal adalah positif. Kapasitas output ditentukan oleh adaptor |
| Kekuatan output | GND |
Suplai daya eksternal sensor, Tanah sinyal switch input aktif |

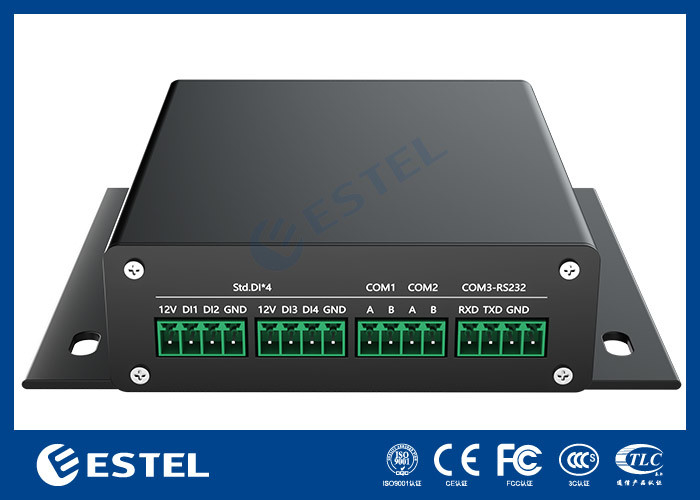

| Keluar DI | DI1-DI4 |
Pengganti pin input, kontak pasif 12V dan DI, Kontak aktif menghubungkan DI dan GND |
| Output DO | REL | Memutar output relay ujung umum |
| Output DO | NO1 | Keluar dari relung switch selalu terbuka |
| Output DO | 12V1 | Sumber daya yang dikendalikan positif |
| Output DO | GND | Sumber daya yang dapat dikontrol negatif |
| Serial Port | Komitmen ini | Serial port 1RS485 Differensial mengirimkan dan menerima dalam arah yang sama |
| Serial Port | Komitmen ini | Serial port 1RS485 Terminal belakang pemancar dan penerima diferensial |
| Serial Port | Komitmen ini | Serial port 2RS485 Berbeda mengirim dan menerima dalam arah yang sama |
| Serial Port | Komitmen ini | Serial port 2RS485 Differential transmitting and receiving reverse end |
| Serial Port | Komitmen ini adalah: | Serial port 3RS232 Ujung penerima terhubung ke ujung pemancar perangkat lainnya |
| Serial Port | Komponen-komponen yang digunakan | Serial port 3RS232 ujung pengirim terhubung ke ujung penerima perangkat lainnya |
| Serial Port | KOM3-GND | Serial port 3RS232 sinyal tanah terhubung ke RS232 tanah dari perangkat lain |

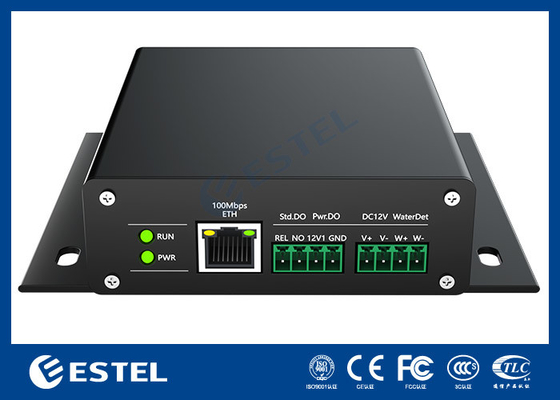

Lampu indikator
| Antarmuka | Identifikasi | Deskripsi |
| Daya led | PWR | Menunjukkan status catu daya. Setelah daya dihidupkan, itu tetap pada |
| Led operasi | Berjalan | Indikator berkedip setelah sistem dan perangkat lunak berjalan normal pada interval 1s |
| Antarmuka jaringan dipimpin | ETH | Indikator port jaringan kiri dan kanan menunjukkan status koneksi dan status pengiriman dan penerimaan data |
| Artikel | Parameter |
| Tegangan masukan | 12V±50% (6-18V), dengan perlindungan sirkuit pendek masukan, tegangan berlebihan akan menyebabkan kerusakan pada motherboard |
| Konsumsi Daya Secara Umum | Konsumsi daya saat siaga kurang dari 1W, arus siaga kurang dari 0,1A ((12V input) |
| Kapasitas Pasokan Listrik | Semua catu daya eksternal dari host tidak melebihi 12W, yaitu 12V1A. Dapat dibatasi oleh adaptor daya |
| Tingkat Seri | Tingkat baud maksimum lebih dari 115.200 BPS |
| Suhu Operasi | -5 ~ 55°C, (suhu penyimpanan -40 ~ 70°C) |
| Kelembaban operasi | 10 ~ 95%, (kelembaban penyimpanan 10 ~ 90%) |
| Dimensi | 120 * 104 * 28mm |
| Kelas IP | IP20 |
Pemasangan
