Sistem daya pengoreksi kapasitas 18kW dengan distribusi daya dan fungsi monitor baterai
Detail produk:
| Tempat asal: | Cina |
| Nama merek: | ESTEL |
| Sertifikasi: | ISO9001, CE, 3C, FCC, TLC, IP55 |
| Nomor model: | ET48300-005 |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 1 set |
|---|---|
| Harga: | negotiable |
| Kemasan rincian: | Kasus kayu |
| Waktu pengiriman: | 20-30 hari kerja |
| Syarat-syarat pembayaran: | T/T, Western Union, Paypal |
| Menyediakan kemampuan: | 8.000 set per bulan |
|
Informasi Detail |
|||
| Kapasitas Maksimum DC: | 18kw | Modus Instalasi: | Dipasang pada rak 19 inci, tertanam di kabinet |
|---|---|---|---|
| Modul Penyearah: | 3000W | Tegangan Masukan AC: | Fase tunggal 220VAC |
| Tegangan Keluar: | -43~-58VDC, nilai terukur: -53.5VDC | Tingkat Perlindungan: | IP20 |
| Menyoroti: | Sistem daya pengoreksi dengan monitor baterai,Sistem daya rectifier dengan distribusi daya,Sistem daya pengoreksi kapasitas 18kW |
||
Deskripsi Produk
Sistem daya pengoreksi kapasitas 18kW dengan distribusi daya dan fungsi monitor baterai
Sistem daya pengoreksi kapasitas 18kW dengan distribusi daya dan fungsi monitor baterai

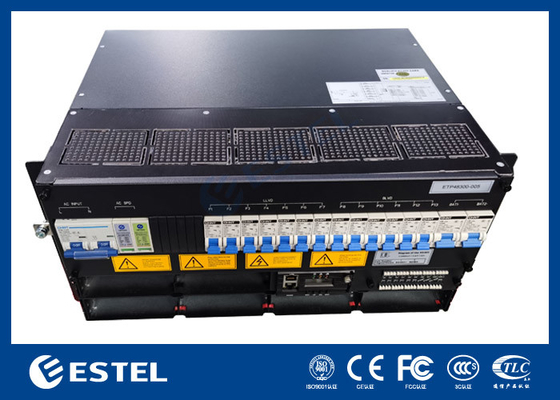

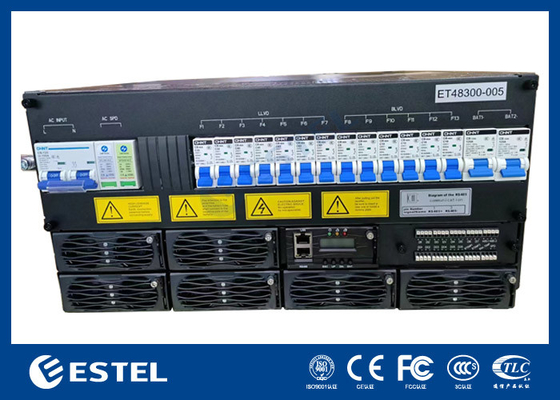

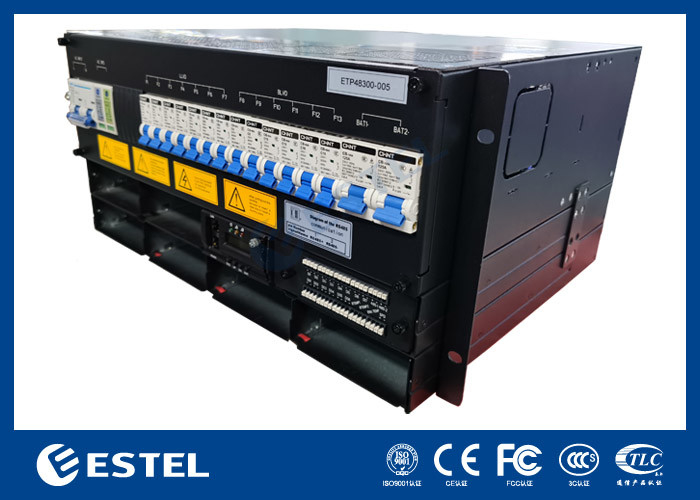

ET48300-005 Sub-rack power supply 5U tinggi desain kompak untuk memenuhi kebutuhan aplikasi kritis dari transmisi serat dan gelombang mikro,
Sistem daya maksimum adalah 300A, dengan AC / baterai / beban MCBs.
Kabelnya masuk ke depan dengan MCB dan busbar.
> Lebar standar 19 inci yang memiliki keuntungan penggunaan luas
> 5U tinggi desain kompak, ruang dan biaya instalasi dapat dihemat
> Operasi depan dan akses kabel, perawatan yang baik dan aman
> Pengelolaan baterai yang sempurna, memperpanjang umur baterai serta menyediakan berbagai port komunikasi,
RS485, port internet, kontak kering, dll yang memungkinkan jaringan yang fleksibel dan pemantauan jarak jauh
> Pengoreksi dan pengontrol dapat dicolok panas, pemeliharaan online mudah dan cepat
> rentang tegangan masukan yang luas ((85-300Vac) jaringan listrik dapat disesuaikan
ET48300-005 terdiri dari unit distribusi, modul rectifier, modul konversi, modul monitoring.
Konfigurasi adalah opsional, seperti tabel di bawah ini:
| Konfigurasi | Modul pengoreksi | Perhatikan |
| Standar | GB 4943 | Untuk rincian, silakan lihat spesifikasi modul |
| Standar | IEC/EN 62368-1 | |
| Standar | EN 55032 Kelas A,GR1089 Issue 4,R3-10, R3-11, R3-12 Kelas B disertifikasi oleh Amerika Utara | |
| Standar | EN300386,KLASSA |
Sistem daya pengoreksi kapasitas 18kW dengan distribusi daya dan fungsi monitor baterai
Konfigurasi Sistem
Dua metode operasi:
(1) Masukan AC: Start modul rectifier setelah AC dihidupkan, output -48Vdc, pada saat yang sama mengisi baterai dan daya modul konversi, output modul konversi 220Vac.
Dalam kondisi normal, parameter modul rectifier dan unit distribusi semuanya berada di bawah kendali modul pemantauan, yang beroperasi sesuai dengan parameter yang telah ditetapkan atau perintah pengguna.Jika AC mains fault, baterai akan daya ke sistem, dan terus output - 48 VDC dan 220 vac, dengan debit baterai, tegangan baterai mulai turun, ketika tegangan di bawah 43.2 V + / - 0.5 V, modul pemantauan mengirim sinyal baterai di bawah tegangan dan menutup output beban langsung, maka sistem listrik akan berhenti bekerja.Sistem akan bekerja normal lagi. (Semua data pemantauan di atas adalah nilai default sistem dan dapat diatur ulang oleh pengguna)
(2) -48V input: Tidak ada arus AC atau tidak ada AC disambungkan, akses daya eksternal -48V ke -48V port beban, pemantauan startup dan modul konversi, 220Vac output.
Fungsi kompensasi suhu dihidupkan secara default, yang dapat diaktifkan atau dihentikan dengan perintah pengguna jika diperlukan.output daya dari catu daya akan berkurang secara linier (@65°C, output daya akan 1300W).
Spesifikasi
| Jenis | ET48300-005 | |
| Sistem | Dimensi | 482.0(W) *350.0(D) *5U(H) |
| Berat badan | ≤25kg ((tanpa pengoreksi) | |
| Mode pendinginan | Pendinginan alami | |
| Modus pemasangan | Dipasang pada 19 inci pencakar di dalam kabinet | |
| Modus kabel | Masuk dan keluar | |
| Mode pemeliharaan | Pemeliharaan bagian depan, perubahan modul pendukung | |
| Tingkat perlindungan | IP20 | |
| Distribusi AC | Modus input | 220VACFase tunggal |
| Kapasitas input | 1×100A/2P | |
| Frekuensi input | 45 ~ 65Hz, nilai nominal: 50Hz/60Hz | |
| ACSPD | 20kA/40kA,8/20μs | |
| Distribusi DC | Tegangan keluaran | -43~-58VDC, nilai nominal:-53.5VDC |
| Kapasitas maksimum | 18kW | |
| Baterai pemutus | 2×125A/1P | |
| Pemecah beban | LLVD:32A/1P×2+40A/1P×2+63A/1P×3 | |
| BLVD:6A/1P×2+10A/1P×2+16A/1P×2 | ||
| DCSPD | 10kA/,8/20μs | |
| Pengoreksi | Inputvoltage | 85VAC~300VAC,nomor 220VAC |
| Efisiensi | > 96% | |
| Daya nominal | 3000W ((176~300VAC) | |
| Suhu kerja | -40°C~+75°C (keluarnya penuh di bawah 50°C) | |
| Dimensi | 106.5mm ((W) × 286mm ((D) × 41.5mm ((1U/H) | |
| Berat badan | ≤2kg | |
| Mode pendinginan | Pemanasan paksa | |
| Faktor daya | ≥ 0.99 | |
| THD | ≤ 5% | |
| Pengontrol | Masukan sinyal | 4AI ((3Batterytemp.,1ambienttemp),7DI ((SPD,6commonDI) |
| Output alarm | 6kontak kering | |
| Komunikasi | RS485, SNMP | |
| Mode Tampilan | LCD | |
| Lingkungan | Mengoperasikan | -40°C~+75°C (keluarnya penuh di bawah 50°C) |
| suhu | ||
| Suhu penyimpanan | -40°C~+70°C | |
| Kelembaban operasi | 5% ~ 95% ((tidak kondensasi) | |
| Ketinggian | 0~3000m ((Jika ketinggian berada dalam kisaran 2000m sampai 3000m, maksimum operasi | |
| Suhu turun 1°C ketinggian meningkat 200m.) |
||
Aplikasi
(1) Akses integrasi
(2) Sistem distribusi dan ekstensi dalam ruangan
(3) Stasiun seluler dan sistem jangkauan lanjutan
(4) WLAN
(5) Stasiun darat komunikasi satelit dan stasiun komunikasi gelombang mikro
(6) Ruang distribusi arus yang lemah
(7) Sistem listrik tak terputus AC/DC lainnya
Fitur
(1) Dua output:-48Vdc, 220Vac
(2) Dua input:-48Vdc, 220Vac
(3) Penerapan teknologi kompensasi faktor daya aktif, faktor daya > 0.99
(4) Jangkauan operasi yang luas dari tegangan input AC: 90 ~ 280Vac
(5) Kisaran suhu operasi yang luas: - 5°C ~ + 55°C
(6) Teknologi switch dilakukan,
(7) Pengelolaan baterai yang sempurna memperpanjang umur baterai: pengelolaan muatan/pengeluaran, kompensasi suhu baterai, perlindungan tegangan rendah.
(8) Dapat ditukar panas
(9) Perlindungan atas/di bawah tegangan masukan
(10) Proteksi overvoltage output, proteksi overcurrent output, proteksi sirkuit pendek output
(11) Tertanam / dipasang di dinding
(12) RS485, antarmuka komunikasi RS232
