DC48V Rack Mount Rectifier 90A Kapasitas Tinggi 220VAC Telecom Single Phase Rectifier
Detail produk:
| Tempat asal: | Cina |
| Nama merek: | ESTEL |
| Sertifikasi: | ISO |
| Nomor model: | M45D65B |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 1 set |
|---|---|
| Harga: | Depending on order quantity |
| Kemasan rincian: | karton + kasus kayu |
| Waktu pengiriman: | 30 hari |
| Syarat-syarat pembayaran: | T/T, Western Union, Paypal |
| Menyediakan kemampuan: | 3000 set per bulan |
|
Informasi Detail |
|||
| Nilai Tegangan Input: | 48VDC | Kapasitas: | 5.2KW |
|---|---|---|---|
| Tegangan dan frekuensi output: | -43~-58VDC, nilai terukur: -53.5VDC | Faktor daya: | ≥0,99 |
| Pemasangan: | Pemasangan rak standar 19". | Dimensi: | 482,0(L)*350,0(T)*2U(T) |
| Menyoroti: | DC48V Rack Mount Rectifier,Rektifier Fase Tunggal Telekom Kapasitas Tinggi,220VAC Telecom Single Phase Rectifier |
||
Deskripsi Produk
DC48V Rack Mount Rectifier 90A Kapasitas Tinggi 220VAC Telecom Single Phase Rectifier
1. DC48V Rack Mount Rectifier 90A Kapasitas Tinggi 220VAC Telekom Single Phase Rectifier Ringkasan

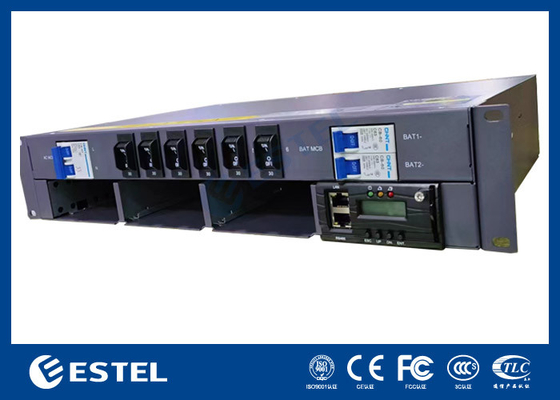

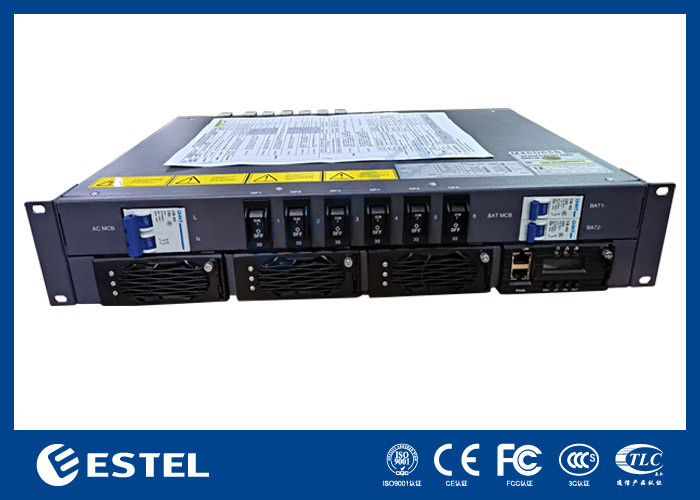

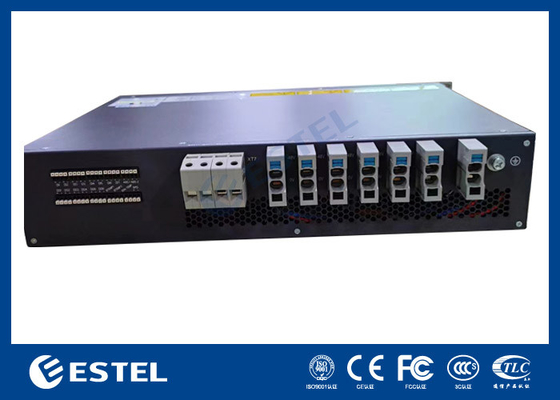

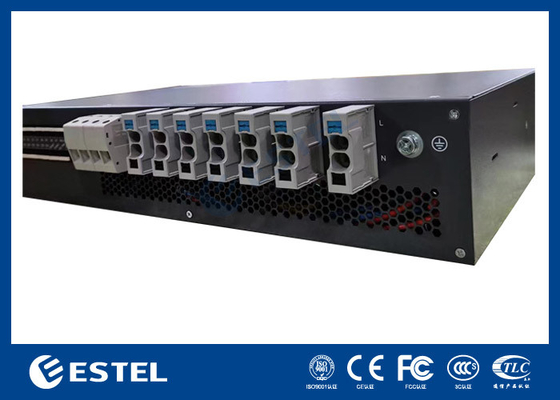

M45D65Badalah sub-rack 19 inci untuk sistem tenaga hibrida, dengan desain kompak ketinggian 2U untuk memenuhi kebutuhan aplikasi kritis transmisi serat dan gelombang mikro, perangkat akses, saklar.
Sistem ini memiliki daya maksimum 90A, dengan input AC / DC input / baterai / beban MCBs. Kabel-kabel ini memiliki akses depan dengan MCB dan busbar. Peralatan.
2. DC48V Rack Mount Rectifier 90A Kapasitas Tinggi 220VAC Telecom Single Phase Rectifier Sistem Parameter
| Sistem | Dimensi | 482.0(W) *350.0(D) *2U(H) |
| Berat badan | ≤15kg ((tanpa pengorek) | |
| Mode pendinginan | Pendinginan alami | |
| Modus pemasangan | Diinstal pada rak 19 inci atau di dalam lemari | |
| Mode kabel | Inlet atas dan outlet atas | |
| Mode pemeliharaan | Pemeliharaan depan, perubahan kelas modul pendukung | |
| Tingkat perlindungan | IP20 | |
| Distribusi AC | Modus input | 220VAC fase tunggal |
| Kapasitas input | 1×50A/2P;MCB:C63A/2P | |
| Frekuensi input | 45 ~ 65Hz, nilai nominal: 50Hz/60Hz | |
| AC SPD | 20kA/40kA,8/20μs | |
| Distribusi DC | Tegangan output | -43~-58VDC, nilai nominal:-53.5VDC |
| Kapasitas maksimum | 5.2kW | |
| Pemutus baterai | 2×85A/2P;MCB:C63A/1P*2 | |
| Pemecah beban | 6×30A/1P | |
| SPD DC | 10kA/,8/20μs | |
| Pengoreksi | Tegangan masukan | 85VAC~300VAC,nominal 220VAC |
| Efisiensi | > 96% | |
| Kekuatan nominal | 1740W ((176~300VAC) | |
| Suhu kerja | -40°C~+75°C (kekuatan penuh di bawah 50°C) | |
| Dimensi | 106.5mm ((W) × 286mm ((D) × 41.5mm ((1U/H) | |
| Berat badan | ≤2kg | |
| Mode pendinginan | Pendinginan pendinginan | |
| Faktor daya | ≥ 0.99 | |
| THD | ≤ 5% | |
| Pengontrol | Masukan sinyal | 4AI ((3 suhu baterai, 1 suhu lingkungan), 7DI ((SPD,6 DI umum) |
| Keluarnya alarm | 6 kontak kering | |
| Pelabuhan komunikasi | RS485, SNMP | |
| Mode Tampilan | LCD | |
| Lingkungan | Suhu operasi | -40°C~+75°C (kekuatan penuh di bawah 50°C) |
| Suhu penyimpanan | -40°C~+70°C | |
| Kelembaban operasi | 5% ~ 95% ((tidak kondensasi) | |
| Ketinggian | 0~3000m ((Jika ketinggian berada dalam kisaran 2000m sampai 3000m, suhu operasi maksimum menurun sebesar 1°CSeiring dengan peningkatan ketinggian sebesar 200m.) |
3. Telekom Rectifier Rincian Cepat
- Lebar standar 19 inci untuk penggunaan serbaguna
- Desain kompak dengan ketinggian 2U, menghemat ruang dan biaya instalasi
- Operasi depan dan akses kabel untuk pemeliharaan yang nyaman
- Pengelolaan baterai lanjutan untuk masa pakai baterai yang diperpanjang
- Berbagai port komunikasi untuk jaringan fleksibel dan pemantauan jarak jauh
- Hot pluggable rectifier dan controller untuk pemeliharaan online mudah
- Rentang tegangan input yang luas (85-300Vac) untuk kemampuan beradaptasi dengan jaringan listrik
4Prinsip Kerja
(1) Masukan AC: Start modul rectifier setelah AC dihidupkan, output -48Vdc, pada saat yang sama mengisi baterai dan daya modul konversi, output modul konversi 220Vac.
Dalam kondisi normal, parameter modul rectifier dan unit distribusi semuanya berada di bawah kendali modul pemantauan, yang beroperasi sesuai dengan parameter yang telah ditetapkan atau perintah pengguna.Jika AC mains fault,
baterai akan daya ke sistem, dan terus output - 48 VDC dan 220 vac, dengan debit baterai, tegangan baterai mulai turun, ketika tegangan di bawah 43.2 V + / - 0.5 V,
modul pemantauan mengirim sinyal baterai di bawah tegangan dan menutup output beban langsung, maka sistem listrik akan berhenti bekerja.
sistem akan bekerja secara normal lagi. (Semua data pemantauan di atas adalah nilai default sistem dan dapat disetel ulang oleh pengguna)
(2) -48V input: Tidak ada arus AC atau tidak ada AC disambungkan, akses daya eksternal -48V ke -48V port beban, pemantauan startup dan modul konversi, 220Vac output.
5. Modul pengoreksi
Panel modul
(1) Indikator daya
(2) Indikator alarm
(3) Indikator kesalahan
(4) Kunci penguncian
(5) Tangani
Ada tiga indikator pada panel,yang digunakan untuk mencerminkan status operasi rectifier,lihat Tabel di bawah untuk rincian.
Tabel Deskripsi indikator pengoreksi
| Indikator | Warna | Status | Alasan untuk status abnormal |
| Indikator daya | Hijau | Biasanya di | Modul memiliki dan input daya |
| Putus. | Kesalahan pasokan utama ((tidak ada input daya atau OVP,UVP dari input daya).non-output | ||
| Indikator alarm | Kuning | Biasanya di | Alarm suhu ((OTP ketika suhu sekitar > 65°C) |
| Modul hibernasi. | |||
| Modulnya membatasi arus. | |||
| Berkedip | Kegagalan komunikasi | ||
|
Kesalahan indikator |
Merah | Biasanya di |
Non-output yang disebabkan oleh alasan internal modul seperti OVP, kipas kesalahan, OTP |
| Biasanya mati. | Modul berjalan dengan baik. |
6. Pengontrol-MC2600
Panel depan MC2600
- Port LAN
- Port RS485
- Indikator berjalan
- Indikator alarm kecil
- Indikator alarm utama
- Pegang
- Tombol
Tabel untuk deskripsi tombol pengontrol
| Tombol | Deskripsi | |
| ESC |
Kembali ke menu sebelumnya tanpa menyimpan pengaturan. |
Tekan tombol ESC dan ENT di waktu yang sama dalam jangka waktu yang singkat waktu bisa memulai kembali controller. |
|
Dokter gigi.
|
Ø Masuk ke menu utama dari standby layar. Ø Masuk submenu dari menu utama. Ø Menyimpan pengaturan menu. |
|
| Ke atas |
Berbalik ke menu sebelumnya atau mengatur parameter nilai. Saat mengatur nilai parameter, Anda dapat menekan tombol ini untuk menyesuaikan nilai dengan cepat. |
Ketika nilai parameter ditetapkan oleh beberapa jenis string, tekan ke atas atau tombol ke bawah untuk mengubah setiap nilai. Setelah mengatur nilai, tekan Tombol konfirmasi untuk memindahkan kursor kembali secara otomatis. |
| DN. |
Menghidupkan menu berikutnya atau menetapkan nilai parameter. Saat mengatur nilai parameter, Anda dapat menekan tombol ini untuk menyesuaikan nilai dengan cepat. |
|
Menjelaskan indikator pada panel pengontrol ditunjukkan dalam tabel di bawah ini
| Jenis | Warna | Negara bagian | Instruksi |
| Indikator berjalan | Hijau | Berkedip | Kontroler berjalan dengan baik |
| Putus. | Kontroler salah atau tidak memiliki input DC | ||
| Alarm Kecil | Kuning | Biasanya di | Kontroler menghasilkan alarm kecil |
| Putus. | Kontroler tidak menghasilkan alarm kecil | ||
| Alarm besar | Merah | Biasanya di | Kontroler menghasilkan alarm besar |
| Putus. | Kontroler tidak menghasilkan alarm besar |
Kontroler menyediakan dua port komunikasi,
Definisi port komunikasi RS485 ditunjukkan dalam tabel di bawah ini
| Pin No. | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| Nama sinyal | RS485+ | - | RS485- | - | - | - | - | - |
Definisi antarmuka port LAN Ethernet ditunjukkan dalam Tabel
| Pin No. | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| Nama sinyal | TX+ | TX- | RX+ | - | - | RX- | - | - |
7. DI/DO Interface
Panel depan panel antarmuka DI/DO
Input digital adalah submenu dari menu pengaturan parameter, yang terutama digunakan untuk operator untuk mengkonfigurasi keadaan normal input dari 8 saklar digital dalam sistem.
Tabel Relay input parameter pengaturan
| Nomor digital. | Nama digital | DI Normal | Deskripsi |
| DI1 | Alarm HEX | Tidak ada | Ini normal ketika dibuka; dan alarm terjadi ketika ditutup. |
| DI2 | PWC Alarm Pintu | NC | Ini normal ketika dibuka; dan alarm terjadi ketika ditutup. |
| DI3 | BT Alarm | Tidak ada | Ini normal ketika dibuka; dan alarm terjadi ketika ditutup. |
| DI4 | Alarm BC | Tidak ada | Ini normal ketika dibuka; dan alarm terjadi ketika ditutup. |
| DI5 | Digital5 Alarm | Tidak ada | Ini normal ketika dibuka; dan alarm terjadi ketika ditutup. |
| DI6 | Genset pada Alarm | Tidak ada | Ini normal ketika dibuka; dan alarm terjadi ketika ditutup. |
| DI7 | Alarm SPD DC | NC | Ini normal ketika dibuka; dan alarm terjadi ketika ditutup. |
Output relay adalah submenu dari menu pengaturan parameter, yang terutama digunakan untuk operator untuk mengkonfigurasi keadaan normal output 8 relay dalam sistem.
Tabel Relay output parameter pengaturan
| Nomor digital. | Nama digital | Kode alarm | Deskripsi |
| DO1 | Output relay 1 | NC | Ditutup ketika normal, dibuka ketika alarm terkait terjadi. |
| DO2 | Output relay 2 | NC | Ditutup ketika normal, dibuka ketika alarm terkait terjadi. |
| DO3 | Output relay 3 | NC | Ditutup ketika normal, dibuka ketika alarm terkait terjadi. |
| DO4 | Output relay 4 | NC | Ditutup ketika normal, dibuka ketika alarm terkait terjadi. |
| DO5 | Output relay 5 | NC | Ditutup ketika normal, dibuka ketika alarm terkait terjadi. |
| DO6 | Output relay 6 | NC | Ditutup ketika normal, dibuka ketika alarm terkait terjadi. |
| DO7 | Output relay 7 | NC | Ditutup ketika normal, dibuka ketika alarm terkait terjadi. |
Selain itu, produk ini menyediakan 6 port lainnya.
Tabel Pengaturan parameter input lainnya
| Nama parameter | Deskripsi pengaturan |
| BTEMP 1 | Baterai sensor1 port |
| BTEMP 2 | Baterai sensor2 port |
| ENV_TEMP | Pelabuhan sensor penutup |
| 12V +/- | Pasokan listrik 12V disediakan |
| RS485 | Port RS485, antarmuka yang disediakan, tidak ada definisi protokol |
| Minyak +/- | Sambungkan sensor tingkat minyak |
Metode kabel:
Ø Hapus isolasi kabel dengan tang kawat.
Ø Tekan tombol di atas terminal dengan obeng, masukkan kabel, lepaskan obeng dan selesaikan koneksi kabel.
Ø Dengan pegangan tarik kabel dengan lembut, untuk memastikan bahwa kabel tidak jatuh.
8Menginstal Subrack
Pasang subrak ke rak 19 inci, seperti yang ditunjukkan pada Gambar di bawah ini.
Ø Langkah 1, Lepaskan colokan dari kemasan.
Ø Langkah 2, dorong colokan ke rak 19 inci
Ø Langkah 3, Pasang sekrup tetap (jika lubang pemasangan telinga kerangka colokan tidak sesuai dengan posisi kacang terapung kerangka,perlu disesuaikan sesuai dengan instalasi yang sebenarnya).
Menginstal modul Rectifier
Ø Langkah 1, Keluarkan modul dari paket.
Ø Langkah 2, Tahan pegangan modul pada panel depan dan letakkan modul pada slot.
Ø Langkah 3, Dorong modul modul perlahan ke panel depan modul dan bilas dengan daya
panel distribusi.
Ø Langkah 4, Kekuatkan sekrup pemasangan pada panel modul sehingga modul tidak lepas.
9Pengemasan dan Pengiriman
Paket menggunakan kayu bebas fumigasi yang cocok untuk ekspor.
