Lemari peralatan luar ruangan terintegrasi dengan sistem daya rectifier dan sistem ventilasi cerdas
Detail produk:
| Tempat asal: | Cina |
| Nama merek: | ESTEL |
| Sertifikasi: | ISO9001 |
| Nomor model: | ET9090210-40U |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 1 set |
|---|---|
| Harga: | negotiable |
| Kemasan rincian: | Kasus kayu |
| Waktu pengiriman: | 3-4 minggu |
| Syarat-syarat pembayaran: | T/T |
| Menyediakan kemampuan: | 5000 BULAN |
|
Informasi Detail |
|||
| Satu kompartemen:: | 19 inci, 40U | Bahan kabinet: | baja galvanis dengan isolasi |
|---|---|---|---|
| Dimensi Eksternal: | L×D×T 900x900×2100mm | Warna: | Abu-abu RAL7032 |
| Pintu: | Satu pintu depan | Lapisan: | lapisan bubuk anti-korosi luar ruangan |
| Menyoroti: | Kabinet telekomunikasi luar dengan sistem ventilasi cerdas,Kabinet Peralatan Luar Terpadu,Lemari Peralatan Luar Ruangan |
||
Deskripsi Produk
Lemari peralatan luar ruangan terintegrasi dengan sistem daya rectifier dan sistem ventilasi cerdas
1Kabinet peralatan luar ruangan terintegrasi dengan sistem daya rectifier dan fitur sistem ventilasi cerdas:
● Konstruksi luar ruangan yang berat
● 40 unit rak (RU), rel standar 19
● Akses depan (akses belakang opsional)
● Sistem penguncian tiga titik anti pencurian, gantungan pendukung
● Lapisan bubuk di luar, anti korosi
● Warna standar: abu-abu muda, RAL7035.
● Inlet kabel di bagian bawah lemari
● Sertakan batang pengantar
● Masukkan tutup pintu
● Solusi pendingin opsional: ventilasi kipas angin, AC, penukar panas
2. Parameter Teknik Lingkungan Luar Terpadu:
| Kategori | ET48300-Y45D613A | |
| Sistem | Dimensi ((mm) | 482.0(W) *350.0(D) *13U(H) |
| Berat badan | ≤20kg ((tanpa modul rectifier) | |
| Mode pendinginan | Pendinginan alami | |
| Modus pemasangan | Diinstal pada rak 19 inci atau di dalam lemari | |
| Kelas IP | IP20 | |
| Distribusi AC | Tegangan Masuk | 353-406Vac |
| Tegangan input nominal | 380Vac | |
| Kapasitas input | 63A/3P | |
| AC SPD | 20kA/40kA, 8/20μs | |
| Distribusi Fotovoltaik | Tegangan Masuk | 120-425Vac |
| Tegangan input nominal | 340Vac | |
| Kapasitas input | 25A/2P*8 MCB | |
| AC SPD | 20kA/40kA, 8/20μs | |
|
DC Distribusi
|
Tegangan output | -42-58VDC, nilai nominal: -53.5VDC |
| Kapasitas maksimum | 24kW | |
| Sambungan baterai | 125A/1Px4 | |
| Pemecah beban |
LLVD:125A/1P*4+63A/1P*4+32A/1P*3; BLVD:6A/1P*3+10A/1P*4+16A/1P*4; |
|
| SPD DC | 10kA/, 8/20μs | |
| Pengoreksi | Efisiensi | ≥96% @340Vdc/ 53,5VDC beban nominal |
| Kekuatan nominal | 3000W ((200~425Vdc) | |
| Suhu kerja | -40°C~+75°C (kekuatan penuh di bawah 55°C) | |
| Dimensi | 106.5mm ((W) × 286mm ((D) × 41.5mm ((1U/H) | |
| Mode pendinginan | Pendinginan paksa dengan kipas | |
| Pengontrol | Masukan sinyal | 4 AI ((3 suhu baterai, 1 suhu lingkungan), 6 DI ((SPD, 6 DI umum) |
| Keluarnya alarm | 4 kontak kering | |
| Pelabuhan komunikasi | Antarmuka LAN/RS232/RS485,LAN-SNMP,TCP/IP | |
| Mode Tampilan | LCD | |
|
Lingkungan
|
Suhu operasi | -40°C~+65°C |
| Suhu penyimpanan | -40°C~+70°C | |
| Kelembaban operasi | 0% ~ 95% ((tidak kondensasi) | |
| Ketinggian | 0~3000m ((Jika ketinggian berada dalam kisaran 2000m sampai 3000m, suhu operasi maksimum menurun 1°C ketika ketinggian meningkat 200m.) |
|
3. Sistem pendingin
4. Pengontrol sistem rectifier:
MC2600 adalah pengontrol daya DC generasi baru yang dikembangkan oleh MEGMEET. Ini menawarkan banyak fitur dan fungsi, dan antarmuka yang lebih kuat, ramah pengguna, dan mudah digunakan.Sistem pemantauan daya dibentuk oleh modul pemantauan ini bersama dengan modul pengoreksi Megmeet, modul surya dan sistem distribusi plug-in frame (atau lemari distribusi), mewujudkan operasi interaktif dalam antarmuka manusia-mesin, pemantauan sistem kondisi operasi,manajemen baterai cerdas, dan manajemen penghematan energi otomatis. MC2600 controller menyediakan beberapa antarmuka komunikasi, seperti CAN, RS485, Ethernet dan kontak kering.Port RS485 dan Ethernet menyediakan fungsi ekstensi fleksibel dan pengaturan parameter, firmware dan log unduh / unggah, remote monitor sistem akses, dan dapat merealisasikan remote monitoring.MC2600 dapat digunakan sebagai sistem terpisah atau sistem listrik hibrida dari modul rectifier dan modul surya.
5Komposisi sistem:
MC2600 pengontrol bersama dengan modul rectifier, modul surya, generator diesel, sistem distribusi plug-in (atau
Gambar 1-1 menunjukkan solusi pemantauan sistem.
6. IVS ((Sistem Ventilasi Cerdas) Prinsip Kerja:
Sistem ini adalah sistem ventilasi cerdas yang menyediakan sirkulasi udara, penyaringan udara dan kontrol pendinginan untuk ruang telekomunikasi.Ini langsung menarik udara dingin ke ruang telekomunikasi dari luar dan buang udara panas dari ruang telekomunikasi ke luar untuk mewujudkan pendinginan alamiSistem ini dapat digunakan secara mandiri atau terintegrasi dengan perangkat pendingin AC.
Parameter teknis
Sumber Daya: DC48V;
arus: 1A;
Volume udara: 560CFM;
Kebisingan: ≤55dB;
Aplikasi: berlaku untuk berbagai jenis lemari.
7Diagram Kerja:
| Pegang normal | Kegagalan AC | Kegagalan Utama | ||||||
| Bergeraklah | AC dihidupkan | Bergeraklah | Bergeraklah | Setelah LVLD | ||||
| Suhu Di Dalam Lemari | < 35oC | 35oC - 40oC | > 40oC | < 35oC | ≥ 35oC | < 35oC | ≥ 35oC | |
| AC | Putus. | Putus. | Power-on Auto-Start | Putus. | Putus. | Putus. | Putus. | Putus. |
|
Pintar Sistem ventilasi |
Penggemar tunggal hidup dan mulai bekerja | Beberapa kipas daya dan mulai bekerja | Putus. | Penggemar tunggal hidup dan mulai bekerja | Beberapa kipas daya dan mulai bekerja | Penggemar tunggal hidup dan mulai bekerja | Beberapa kipas daya dan mulai bekerja | Putus. |

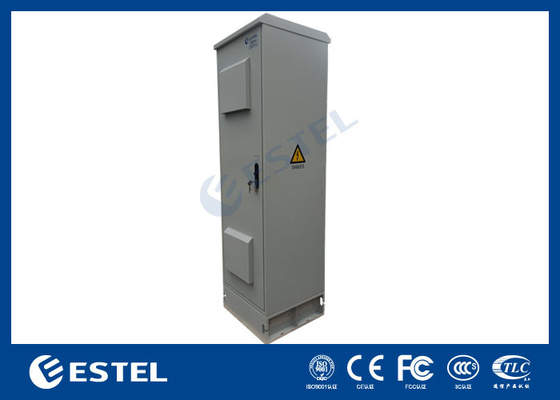

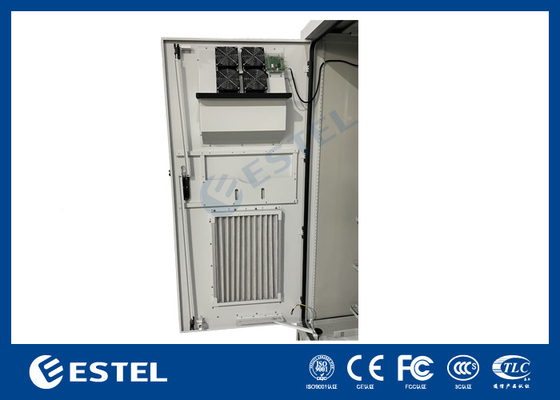

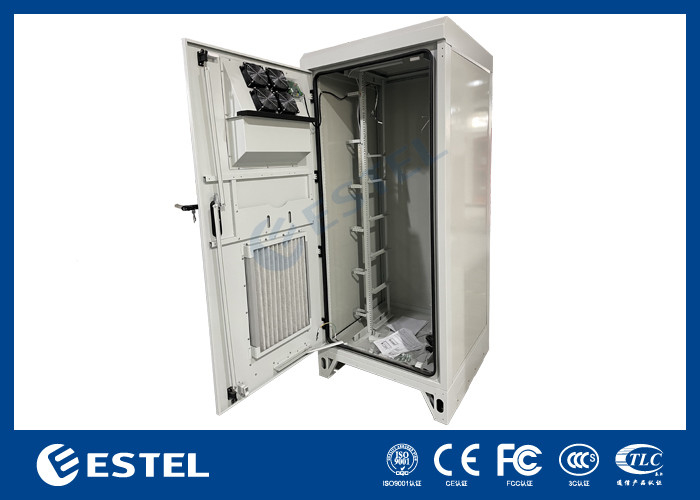

8Gambar kabinet:
